Essais
Laboratoire d’évaluation et de qualification de composants et sous systèmes opto-électroniques
AdvEOTec réalise différents types de campagnes d’essais, standards ou spécifiques, en fonction des besoins de ses clients.
ESSAIS STANDARDS | SELON LES NORMES | |
ESSAIS CLIMATIQUES | ESSAIS VRT : Variation rapide en température ESSAIS CFH : Cyclage thermique en humidité ESSAIS VLT : Variation lente en température ESSAIS SHT : Stockage à haute température ESSAIS SBT : Stockage à basse température ESSAIS CT : Chocs thermiques | - GR 468 - GR 1209 - GR 1221 - MIL-STD-750 - MIL-STD-883 - … |
ESSAIS MÉCANIQUES | ESSAIS EN VIBRATIONS ET CHOCS : -------------------------------------------------- ESSAIS EN TRACTION DE FIBRE : Pull test | - IEC 6006 - IEC 68-2-34 à 68-2-37 - MIL-STD-750 - MIL-STD-810 - MIL-STD-883 - NF EN 2591-6402 - NF EN 2591-6403 - NF EN 60068-2-6 - NF EN 60068-2-64 - … --------------------------------------------------- - GR 468 - GR 1209 - … |
ESSAIS VIDE | ESSAIS TVAC : | - Normes spécifiées client - ESCC - … |
AdvEOTec élabore avec ses clients des campagnes d’essais spécifiques selon les applications ou l’environnement d’utilisation. Parmi ces essais, nous retrouvons notamment :
– Les essais d’herméticité
– Les essais sous conditions d’ensoleillement (simulateur solaire)
– Les essais de vieillissement accéléré sous environnement contrôlé
– Les essais de décharges électrostatiques
– Les essais mécaniques avec suivi de microcoupures optiques et électriques
– …
Ces campagnes se déroulent en plusieurs étapes et sont réalisées selon certaines normes :
– Étape 1 : Choix des composants (fournis par le client ou recherchés et approvisionnés par AdvEOTec) ;
– Étape 2 : Conception des essais, préparation et métrologie réalisées par AdvEOTec ;
– Étape 3 : Gestion et réalisation des essais, caractérisations, interprétation et analyse ;
– Étape 4 : Rapport final (anglais ou français) sur l’ensemble de la prestation.
Normes appliquées :
Essais d’herméticité | - MIL-STD-883 Method 1014 - MIL-STD-750 Method 1071 - ISO 20484 :2017 - ECSS-S-10-03A Method I et Method II |
Essais sous conditions d’ensoleillement | - DIN 75220 - ISO 9022-9 - IEC 60068-2-5 - MIL STD 810G Method 505.5 - ISO 9845-1 - IEC 60904-9 - ASTM E490 - ASTM E927-10 - ASTM G173-03 |
Essais de décharges électrostatiques | - EN 61000-4-2 - GR 468 - IEC 61000-4-2 - IEC 61326 - ISO 10605 - MIL-STD-750 Method 2020.3 - MIL-STD-883 Method 3015 - … |
-

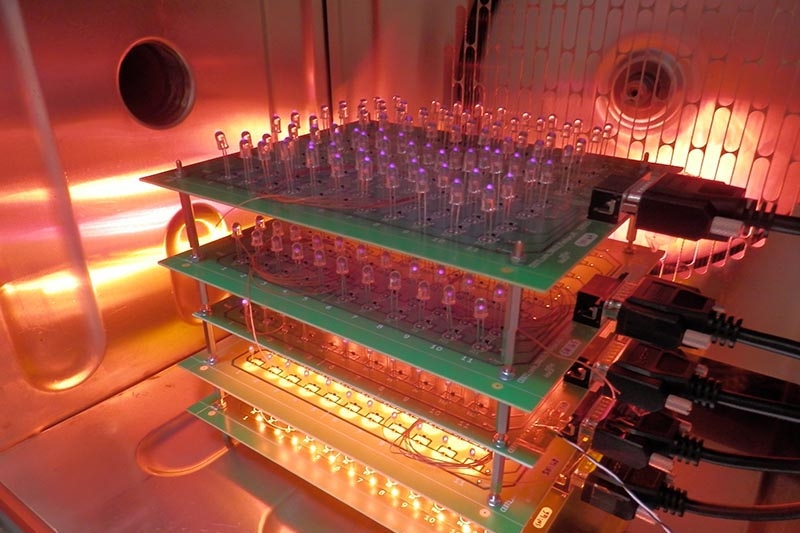

Essais Endurance / Fiabilité
- Régulation en température de 25°C à 150°C
- Contrôle en courant/tension
- Suivi en courant/tension/puissance optique
- Atmosphere controlée : vieillissement sous air, azote... -

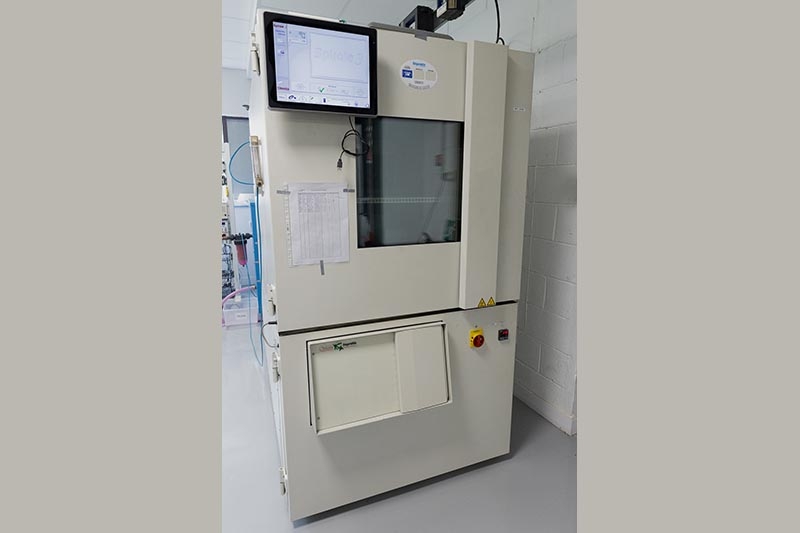

Essais Climatiques
- Stockage en température de -70°C à 300°C
- Stockage sous humidité controlée jusqu'à 95% HR
- Cyclage en température jusqu'à 15°C/min (cyclage themique et choc thermique)
- Atmosphere controlée : vieillissement sous air, azote...
- Vieillissement sous polarisation
- Essais sous air sec : point de rosée - 50°C -

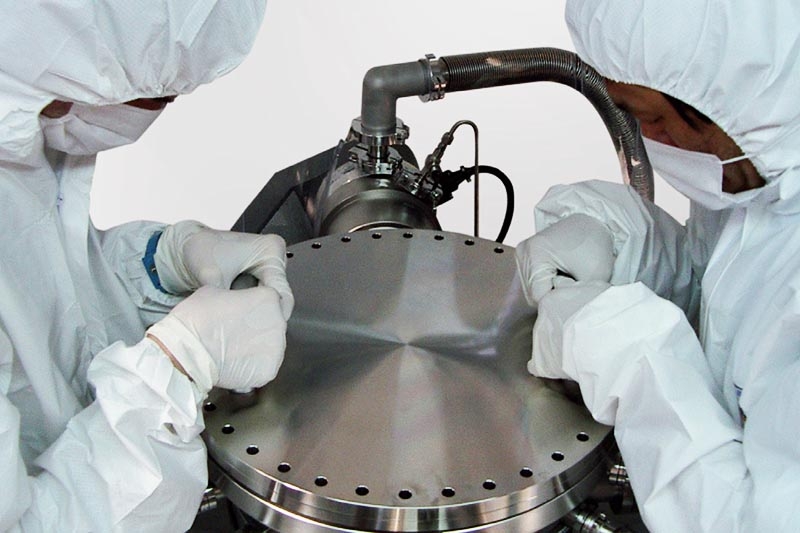

Essais sous vide
- Enceinte sous vide primaire et secondaire : jusqu'à 10-6 mbar
- Suivi en continu : optiques, électriques, thermique, pression et gaz résiduel...
- Cyclage thermique sous vide -

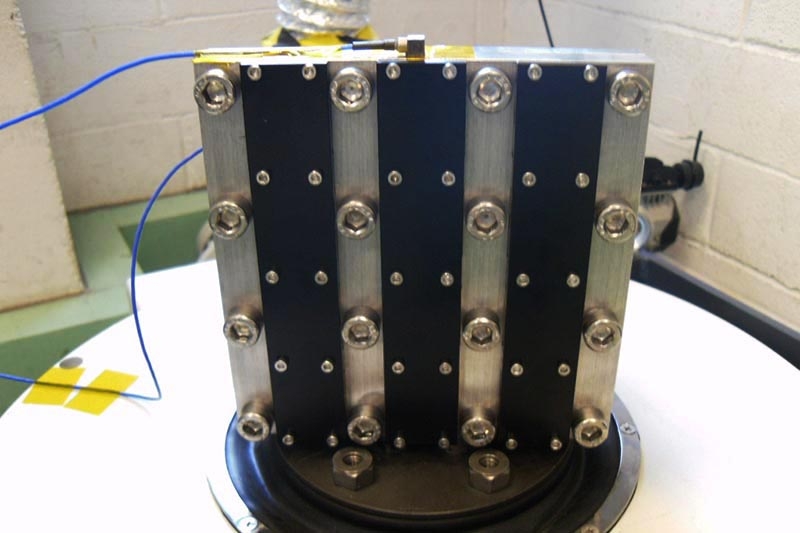

Essais mecaniques : chocs vibrations
- Traction avec suivi de la force
- Vibration, Chocs, Secousses avec suivi des discontinuités électriques / optiques -

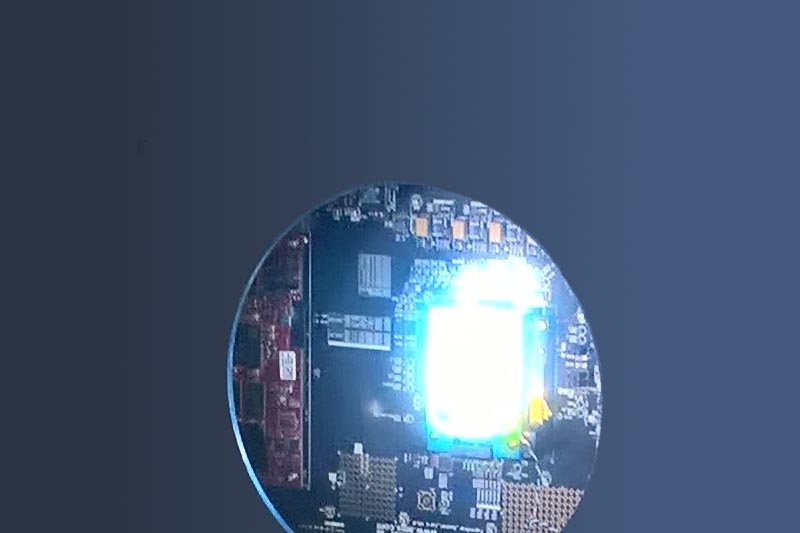

Essais sur simulateur solaire haute directivité et haute puissance
- Essais de matériaux et composants sous rayonnement solaire
- Forte puissance, forte directivité
- Si besoin, combinaison d'essais sous vide, en température -

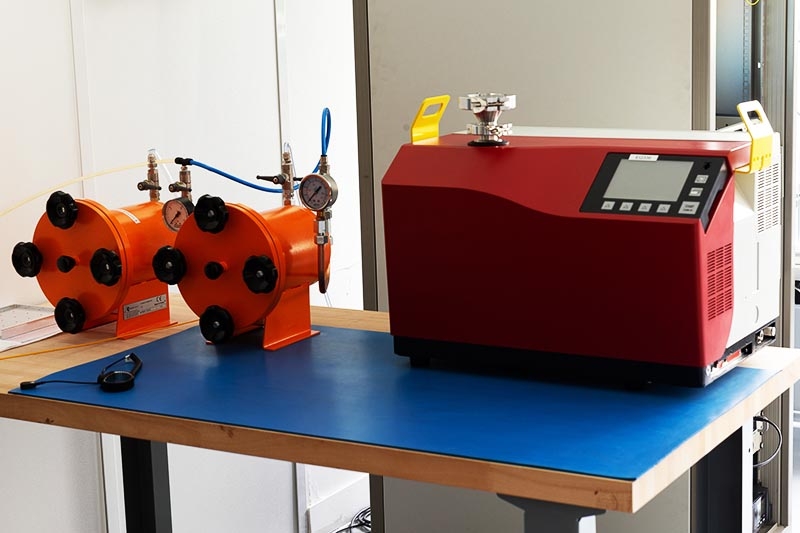

Essais herméticité, test de fuites
- Détection de fines fuites et grosses fuites ou test d'étanchéité
- Mesure du taux d'hermeticité (détection à l'Hélium)
- Tests d'herméticité : Descriptif Tests de fines fuites et grosses fuites Essai fine fuites helium hermeticite grosses fuites étanchéité leak test -

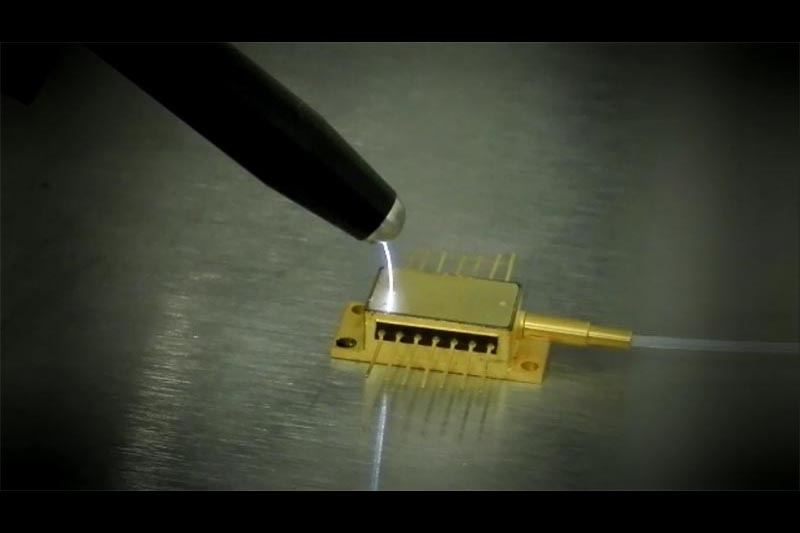

Essais ESD : decharges electriques
- Tenue aux décharges électrostatiques, ESD
- Tenue en surintensité impulsionnelle, EOS
- Tests à haute puissance optique jusqu'à défaillance optique
(COD -Catastrophic Optical Damage)
